Paletli raftan mezanin kata, konsol kollu raftan drive-in sistemlere kadar bütün endüstriyel raf sistemlerini kendi fabrikamızda üretiyor; keşif ve yük hesabından montaja kadar işi tek elden teslim ediyoruz.
Endüstriyel raf sistemleri; depo, fabrika ve lojistik merkezlerinde paletli yükleri, kolileri, uzun malzemeleri ve parça stoklarını güvenli biçimde istiflemek için kullanılan, çelikten üretilmiş taşıyıcı yapılardır. Ev ve ofis raflarından farkı, yükün kilo değil ton ile hesaplanmasıdır: her göz belirli bir taşıma kapasitesine göre projelendirilir, dikmeler zemine ankrajla sabitlenir ve sistem forklift, transpalet gibi istif araçlarıyla birlikte çalışacak şekilde tasarlanır.
Doğru kurulmuş bir raf sistemi, aynı bina içinde depolama kapasitesini katlarken ürüne erişimi de hızlandırır. Hangi sistemin seçileceğini ürünün ölçüsü ve ağırlığı, stok devir hızı, bina yüksekliği ve kullanılan istif aracı belirler.
Karsan olarak 1974’ten bu yana bu sistemlerin tamamını Konya Kostim’deki tesisimizde üretiyor; keşiften montaja kadar projeyi kendi ekibimizle yürütüyoruz.
Her depo için tek bir doğru raf yoktur. Aşağıda ürettiğimiz sistemleri ve hangi durumda tercih edildiklerini kısaca özetledik; her başlıktan ilgili ürün sayfasına geçerek teknik ayrıntıları inceleyebilirsiniz.

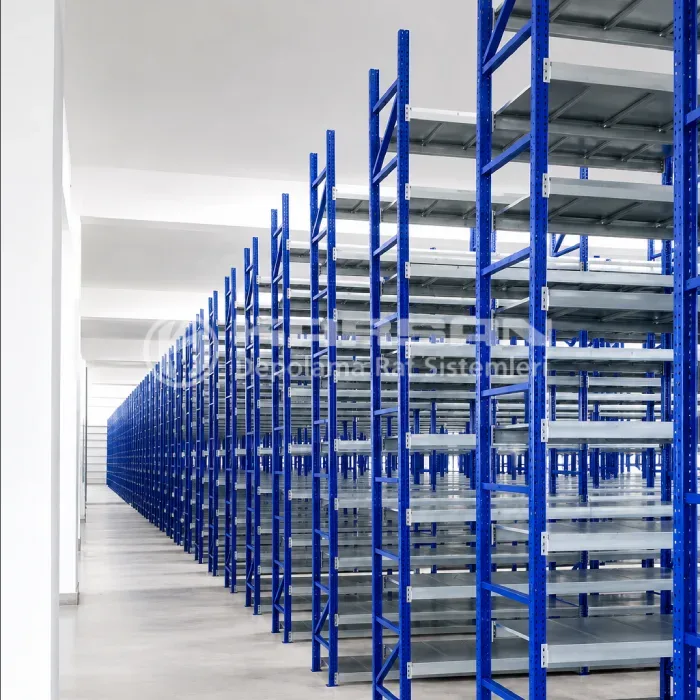

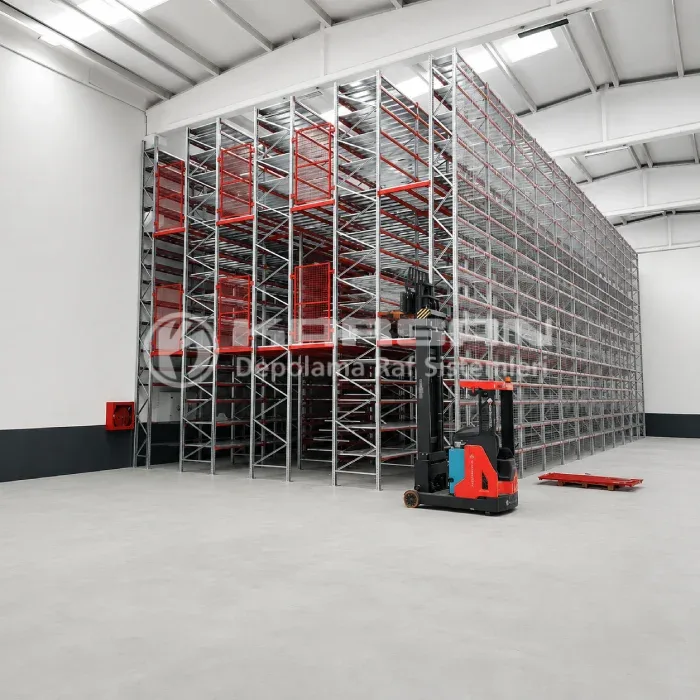

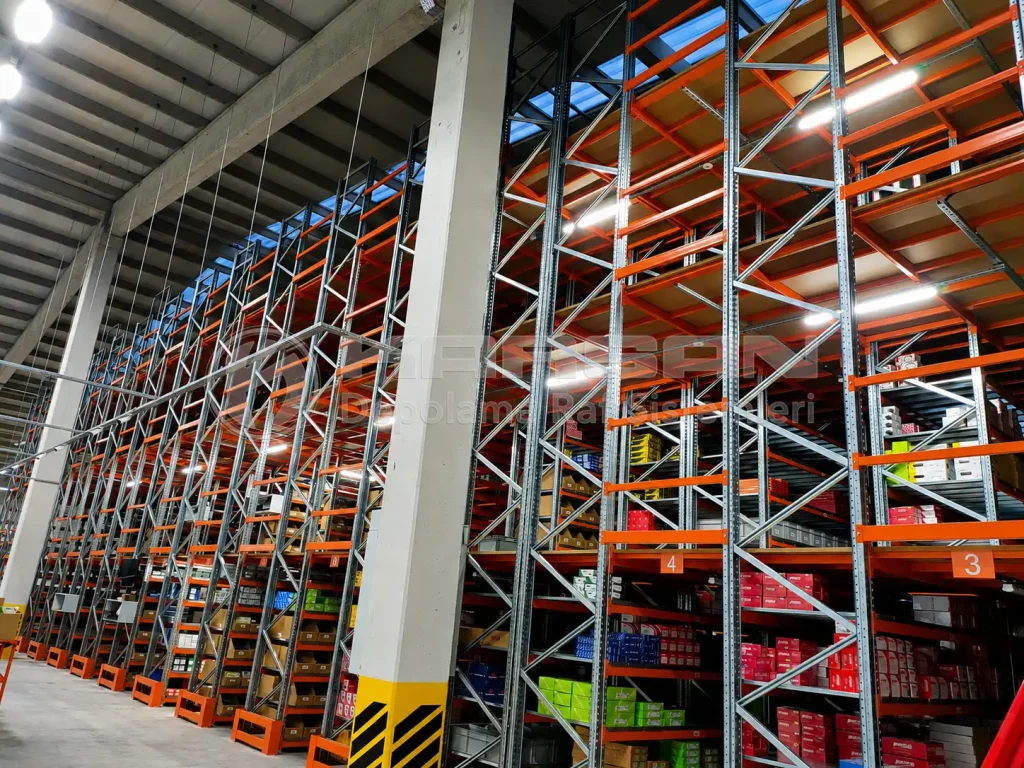

Depolama alanınızı en verimli şekilde kullanmak için tasarlanan Mezanin Raf Sistemleri, mevcut alanınıza ekstra katlar kazandırarak yüksek kapasiteli ve düzenli depolama ihtiyaçlarınıza çözüm sunar.

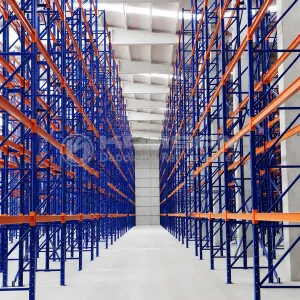

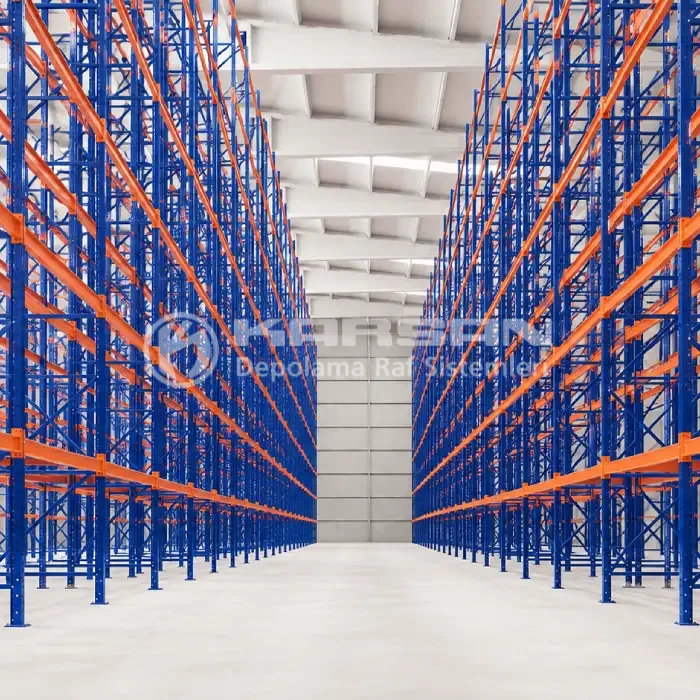

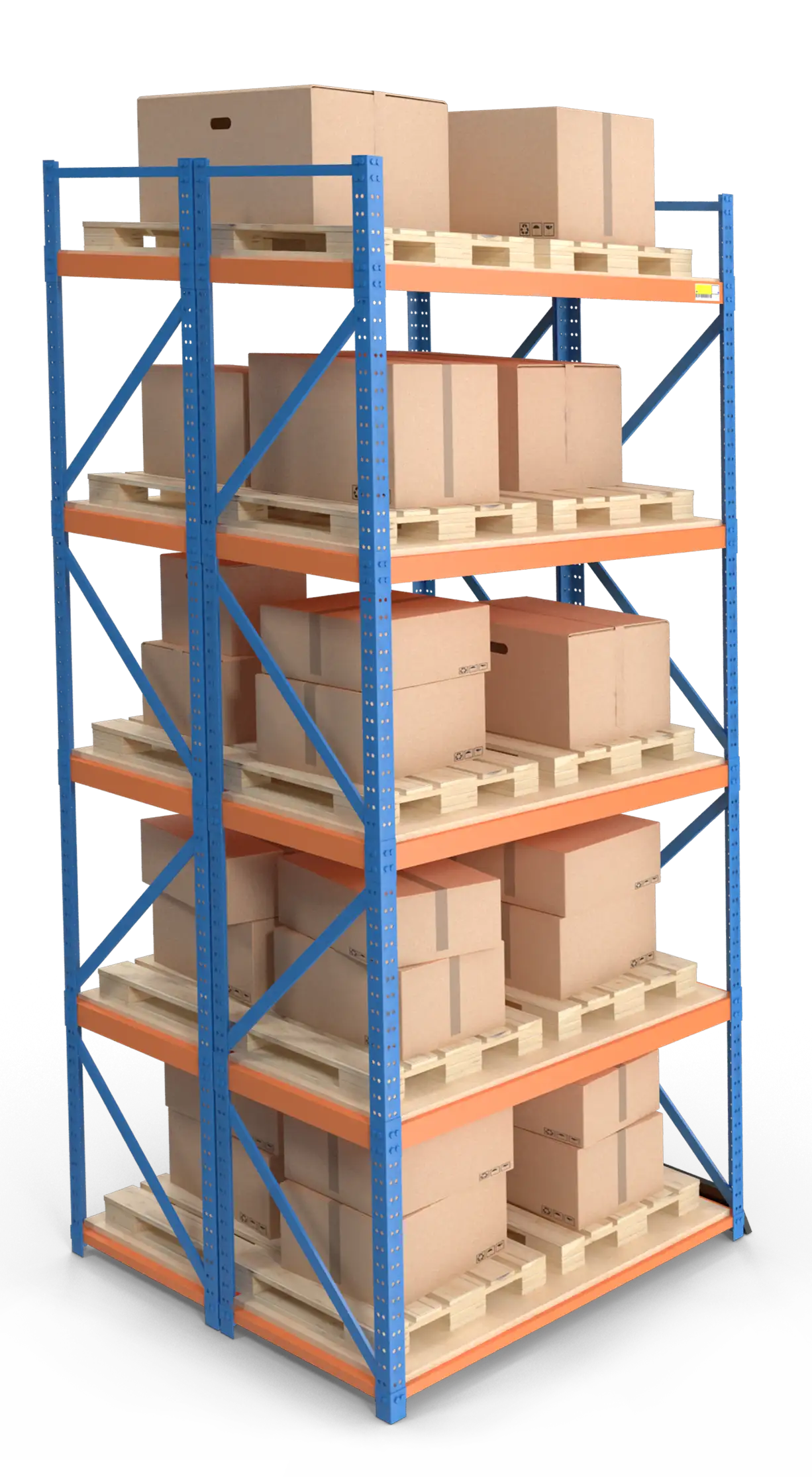

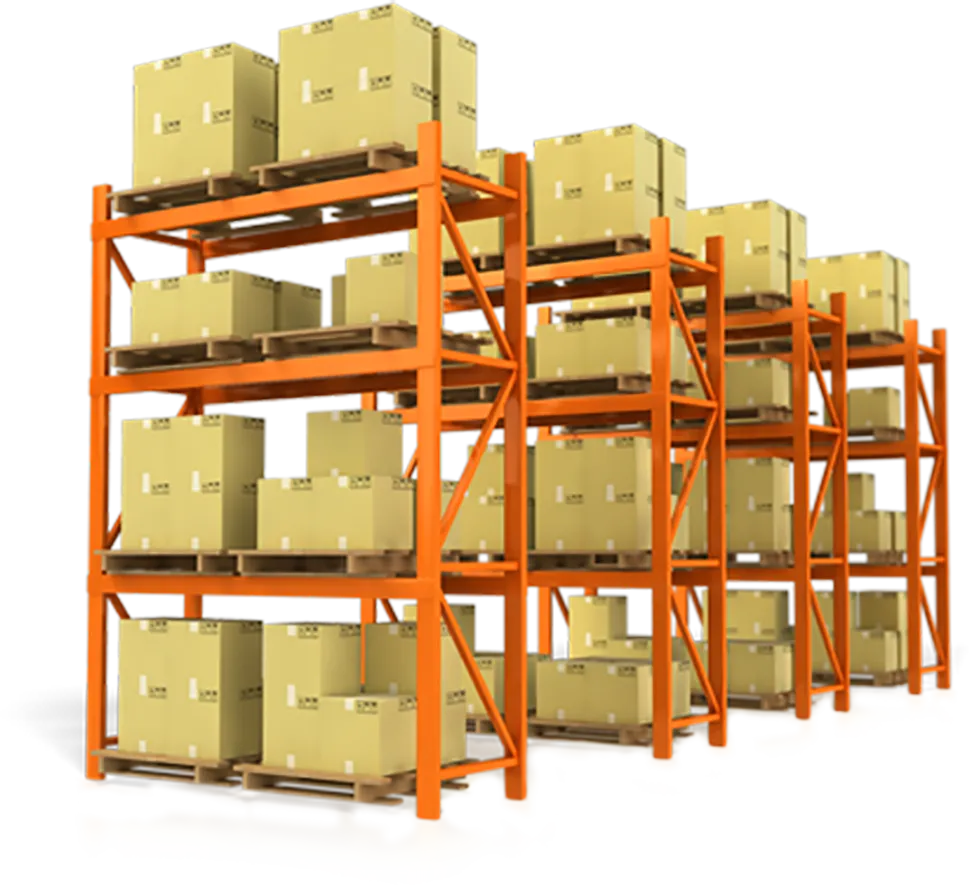

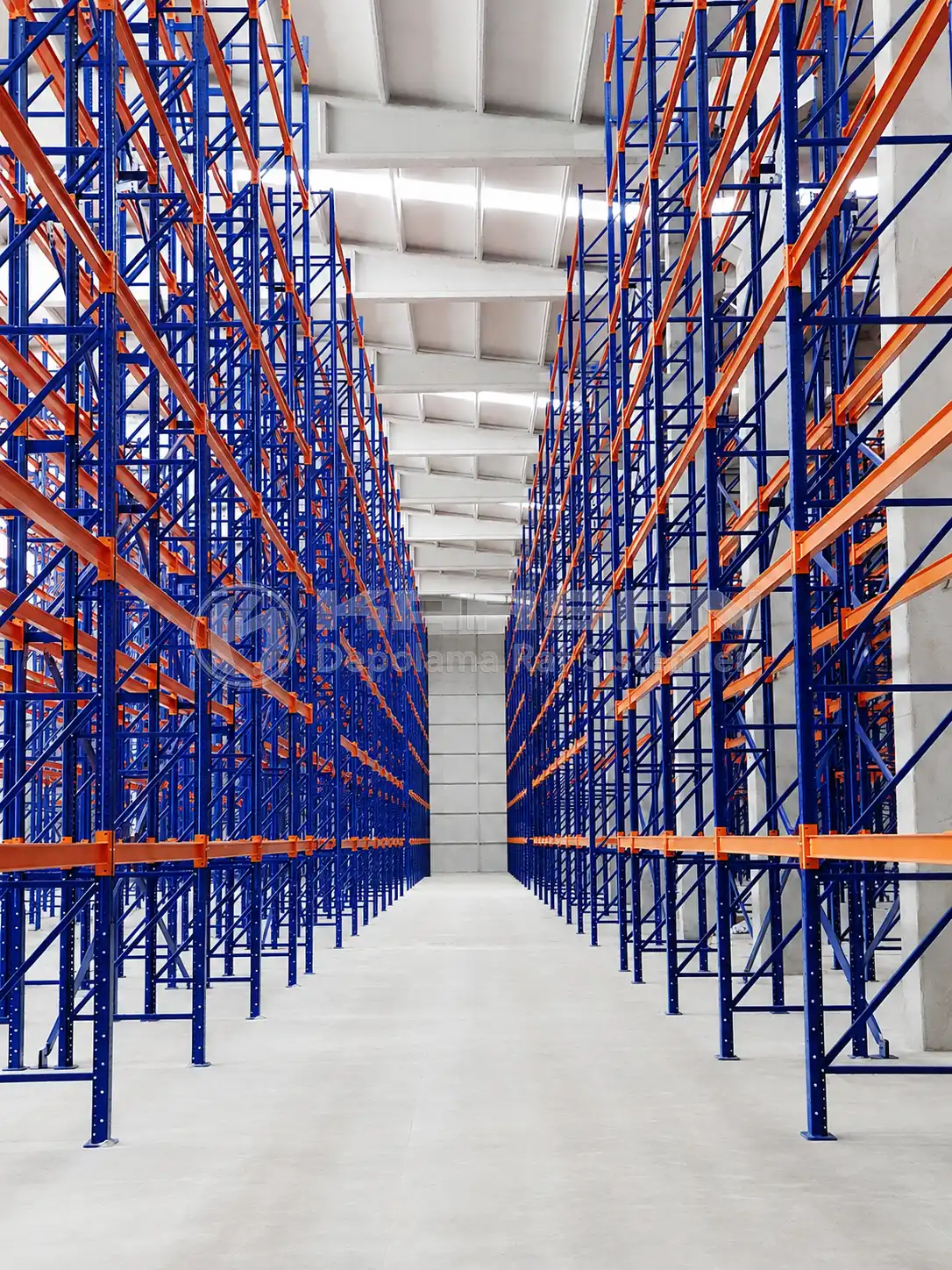

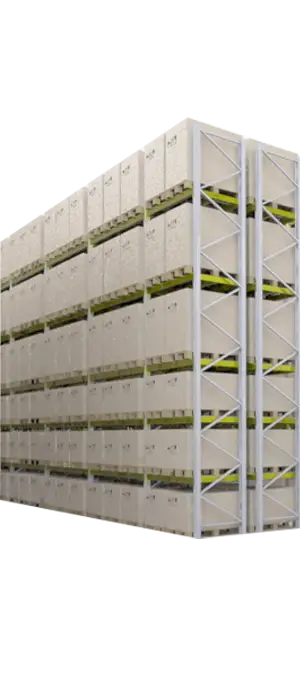

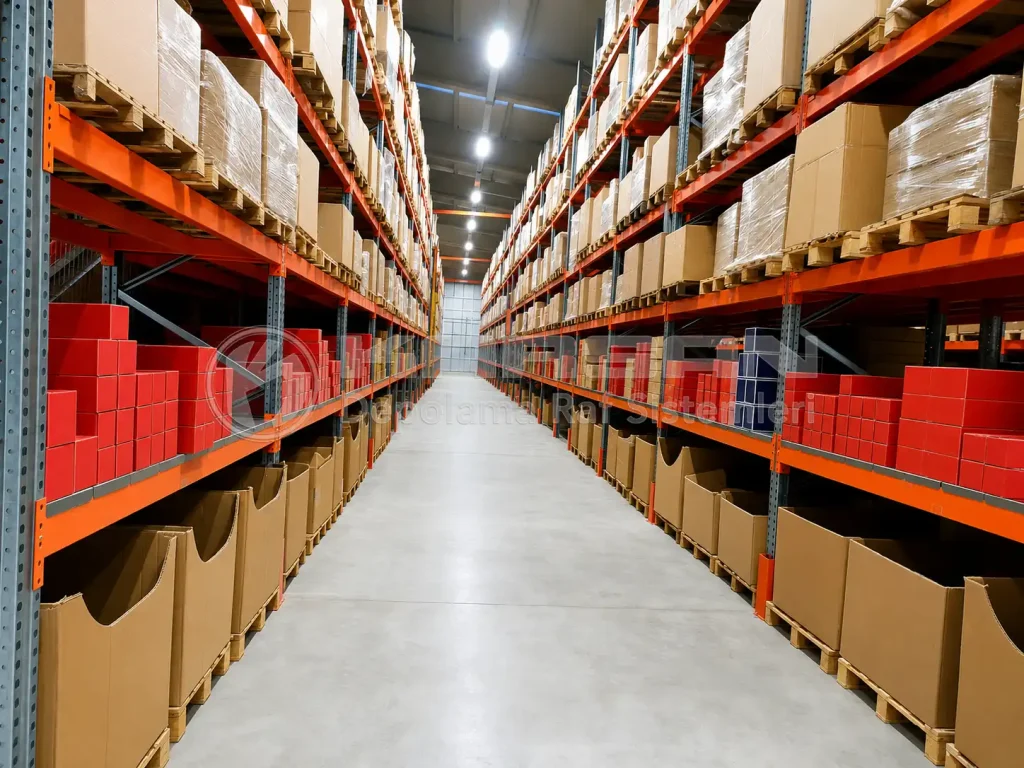

Paletli ürünlerin güvenli ve düzenli şekilde depolanması için tasarlanan Paletli Raf Sistemleri, yüksek taşıma kapasitesi, dayanıklılık ve alan verimliliğini bir arada sunar.

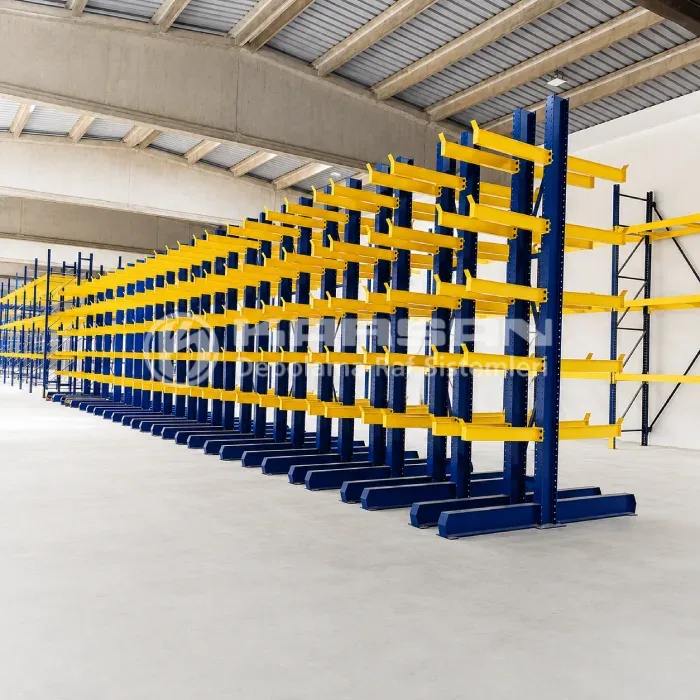

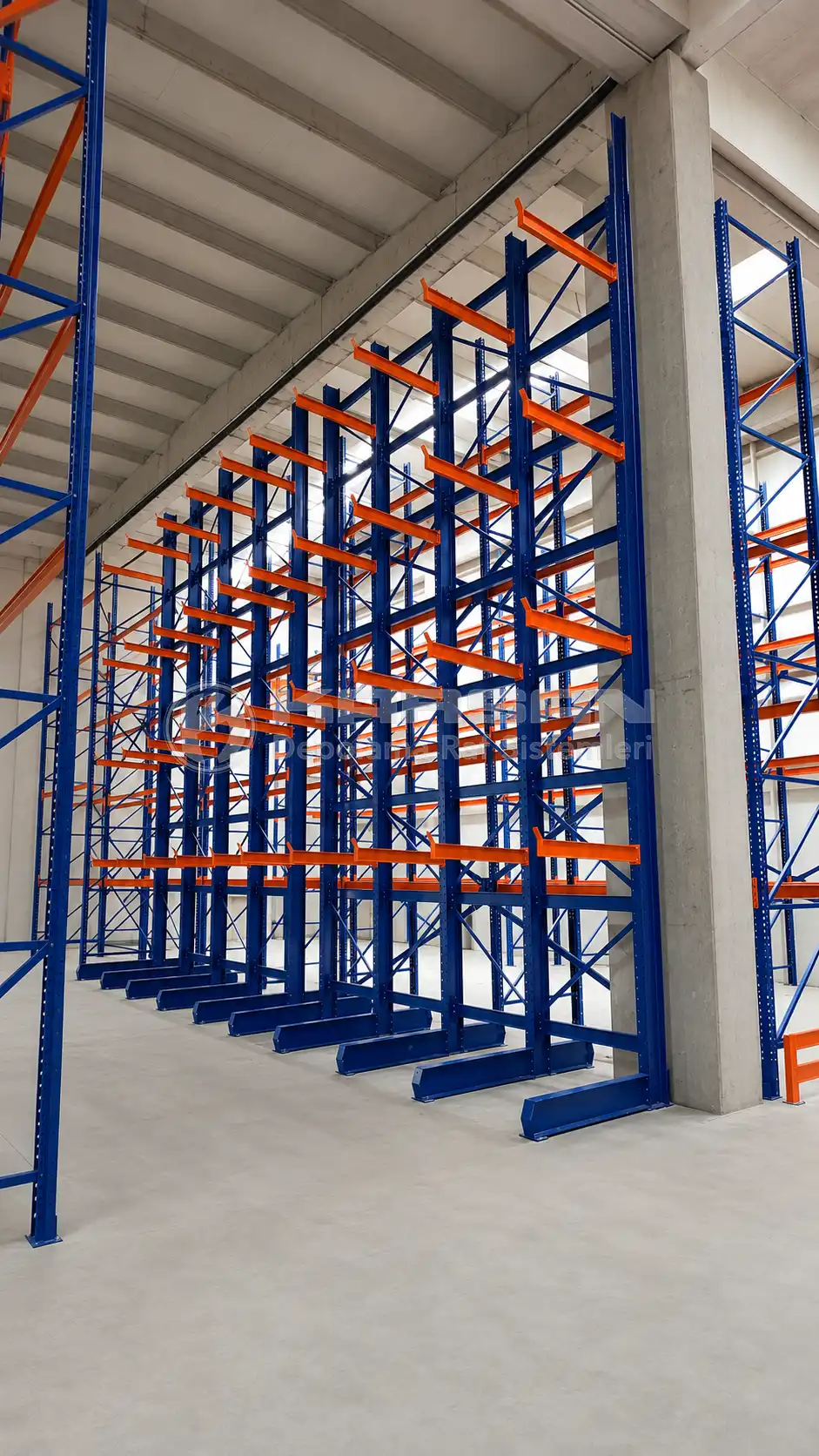

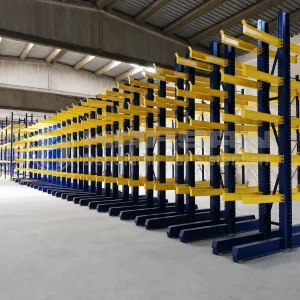

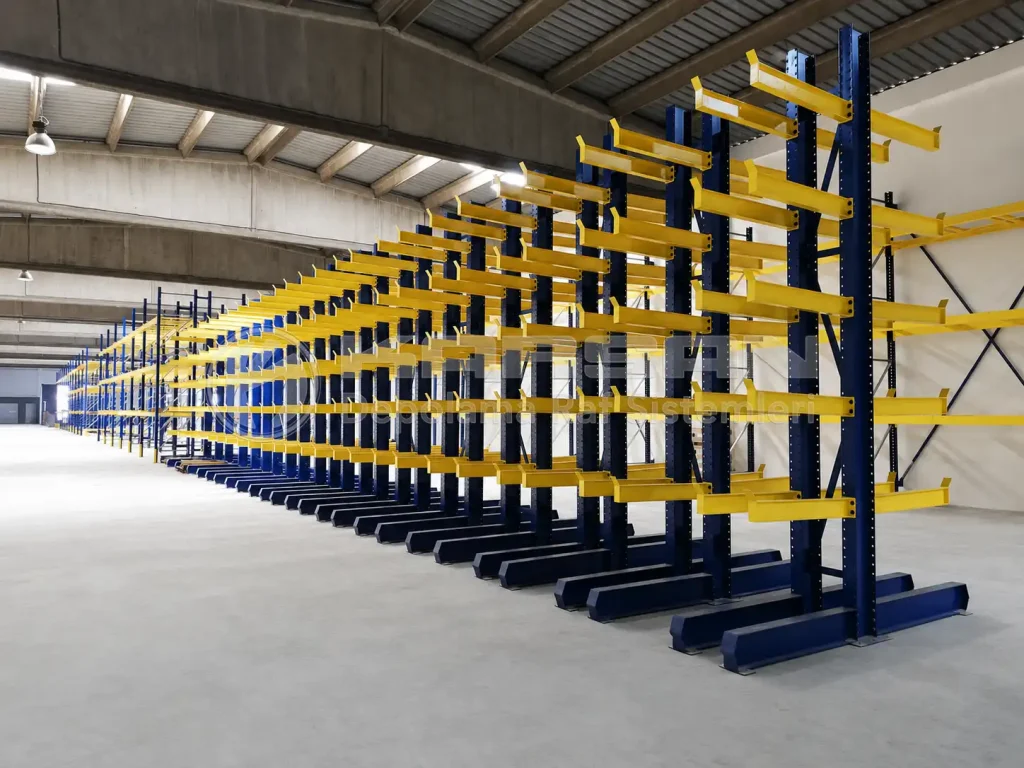

Boru, profil, kereste ve levha gibi uzun ya da hacimli malzemeler için önünde dikme bulunmayan, kollu taşıyıcı sistem. Tek ya da çift taraflı kurulabilir.

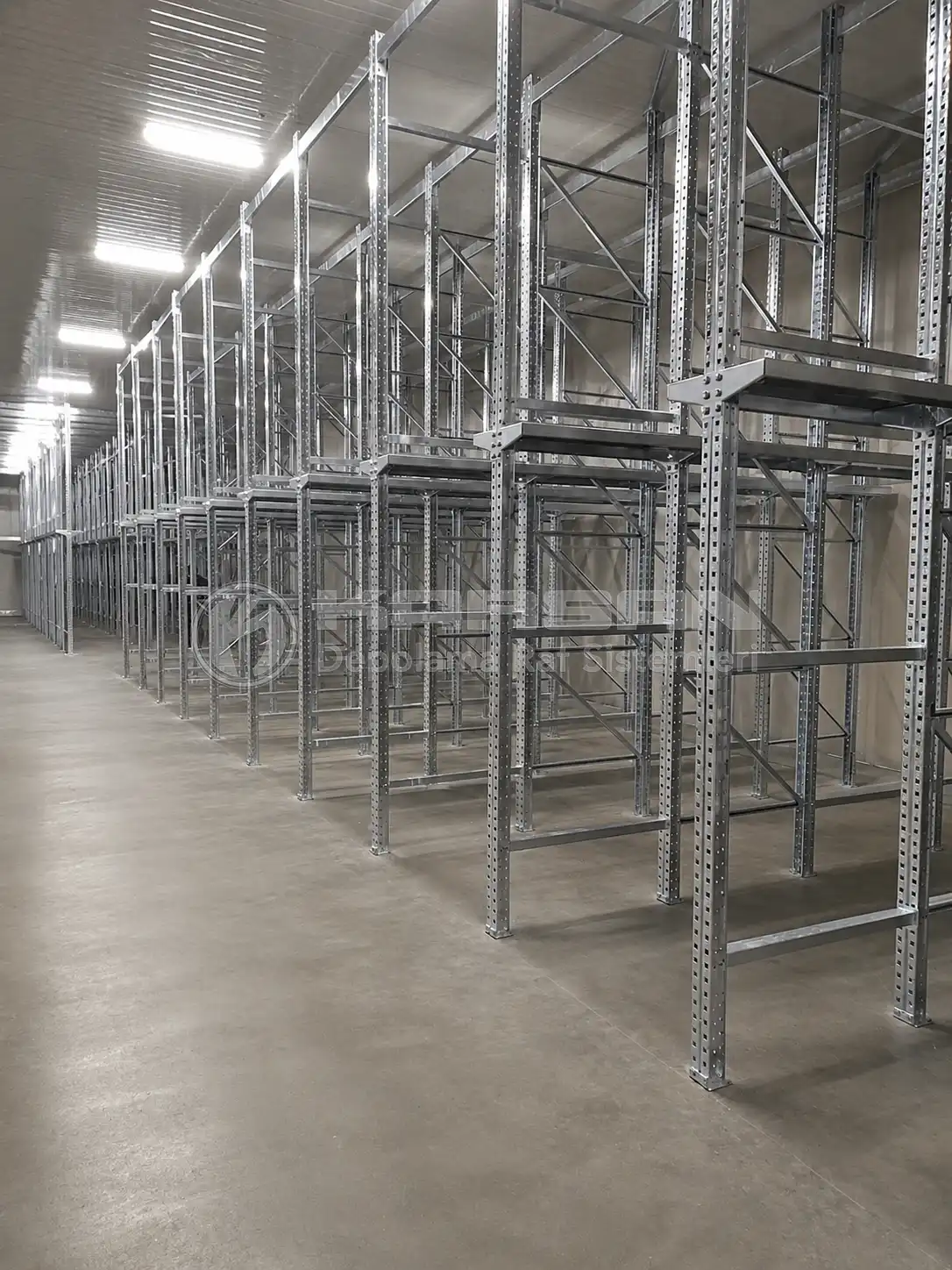

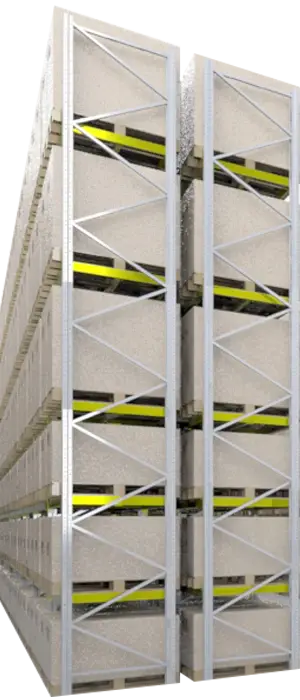

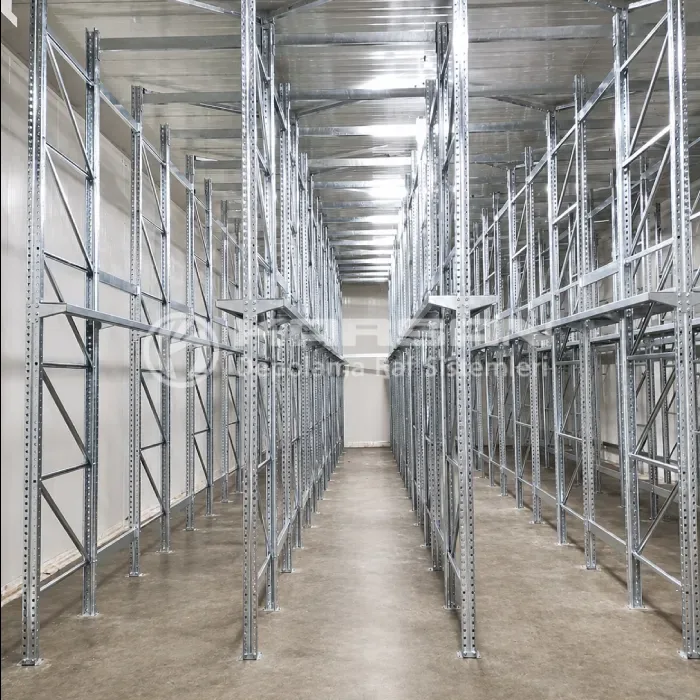

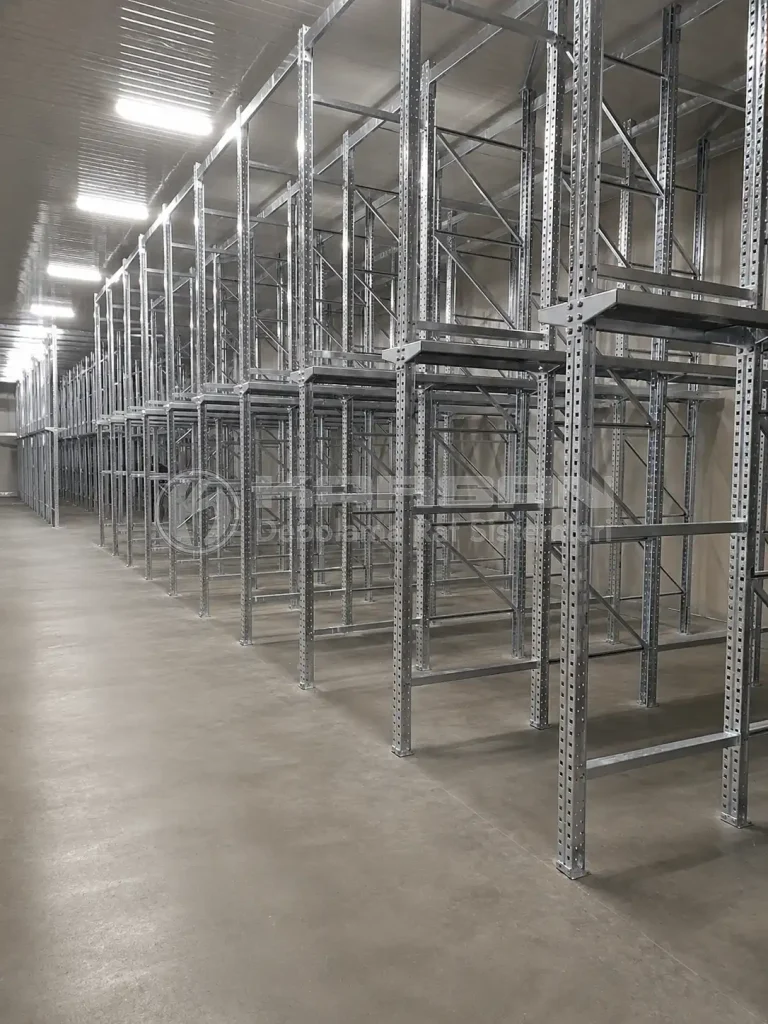

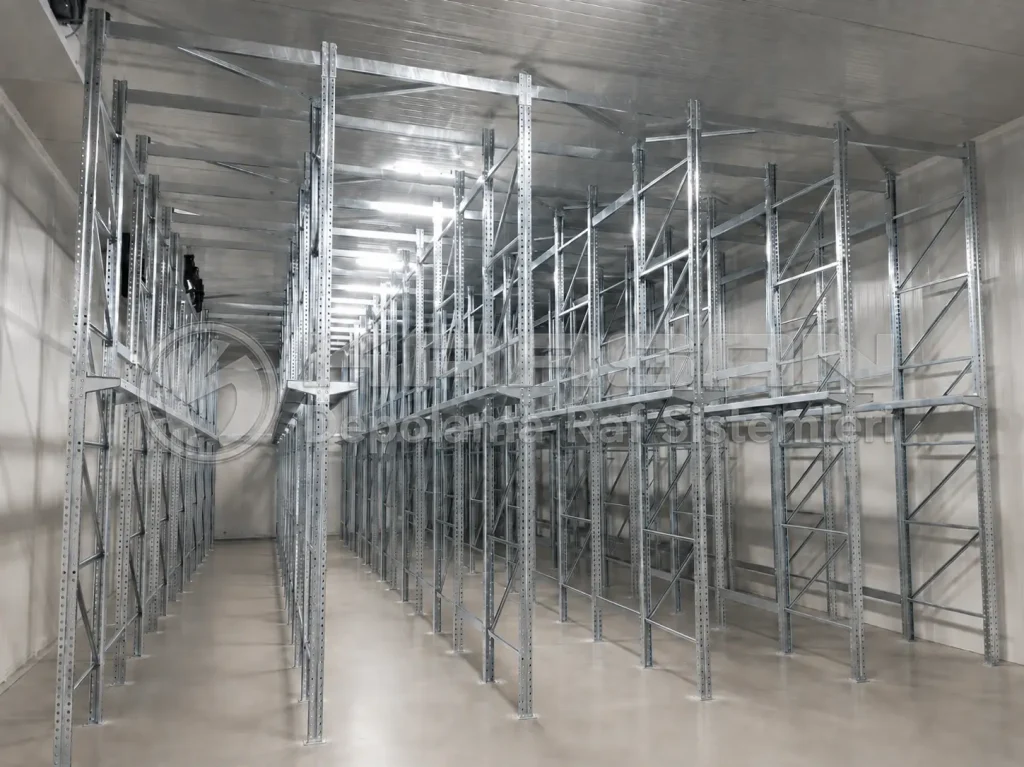

İnceleAynı üründen çok sayıda paleti az koridorla depolamak için forkliftin raf içine girdiği yoğun depolama sistemi. Tek tip ve yüksek adetli stoklar için uygundur.

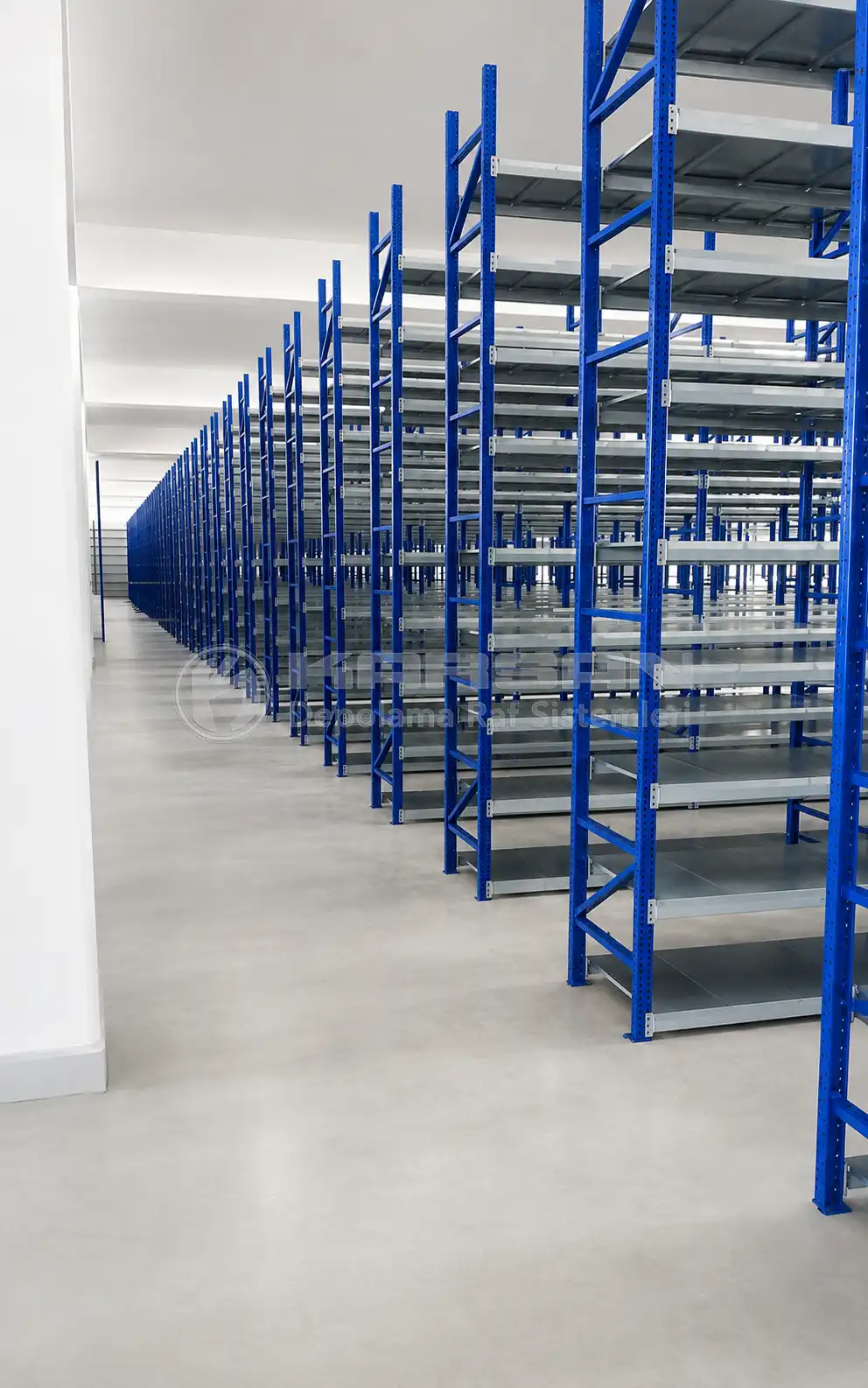

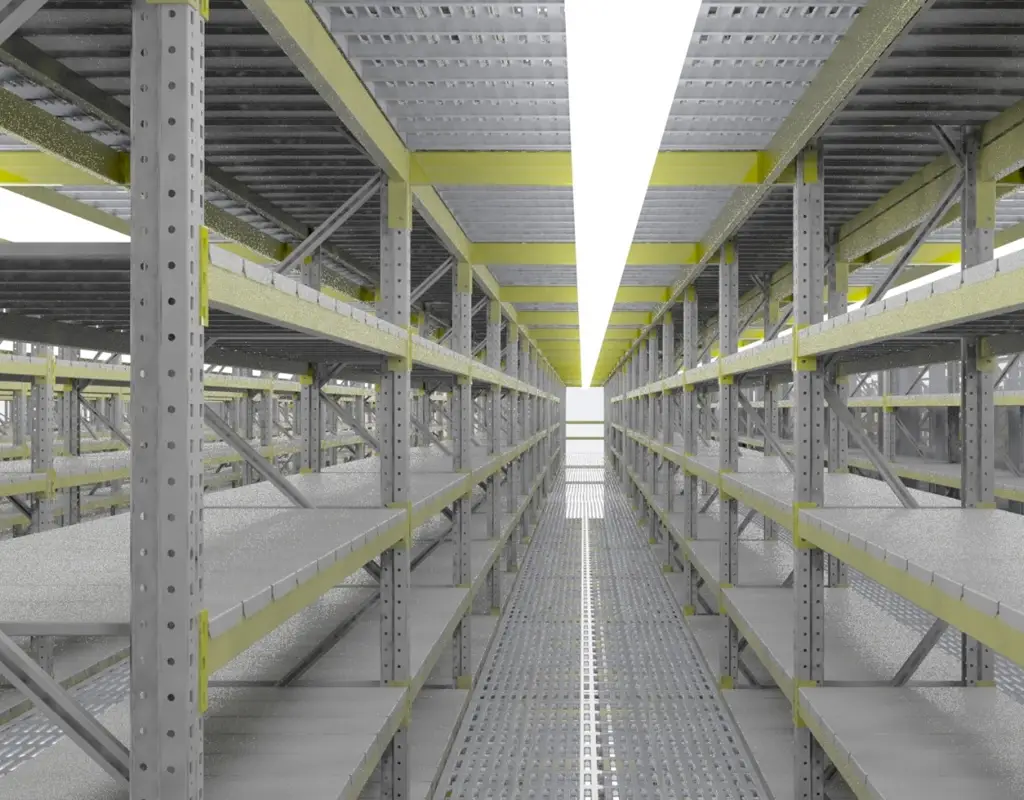

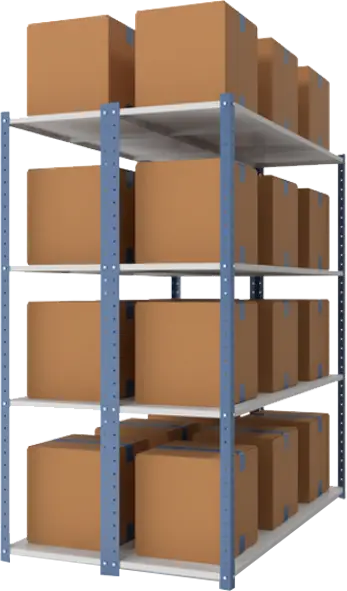

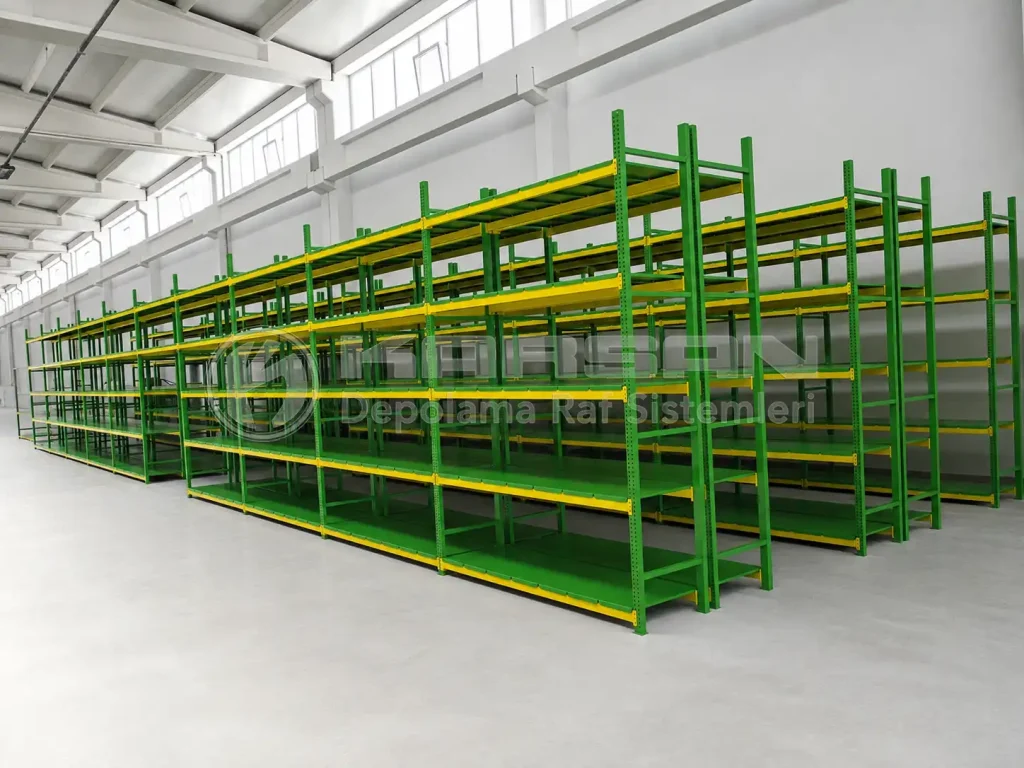

İnceleElle yerleştirilen koli, kutu ve küçük parçalar için modüler raf. Yedek parça depolarında, arşivlerde ve sipariş toplama alanlarında kullanılır.

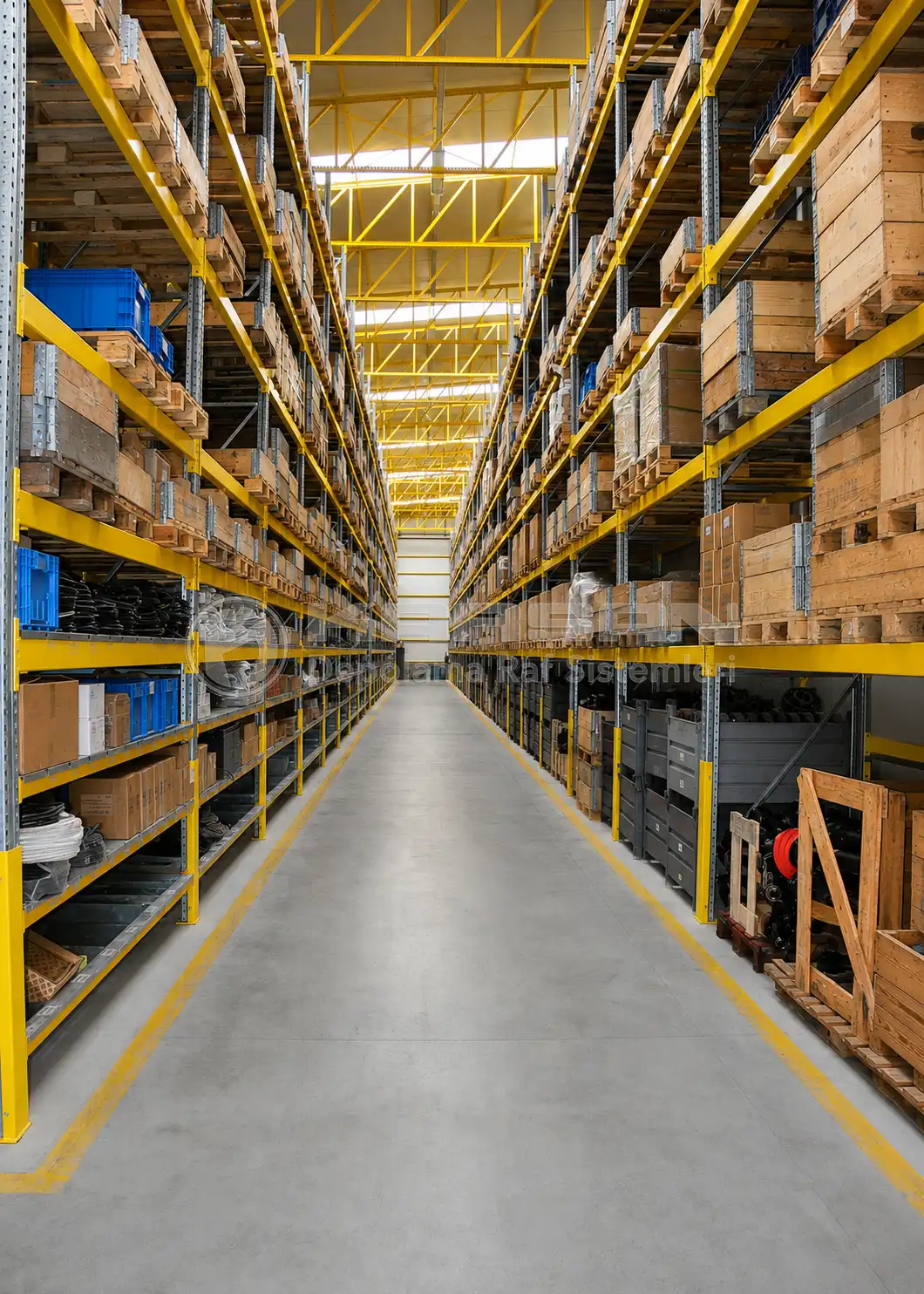

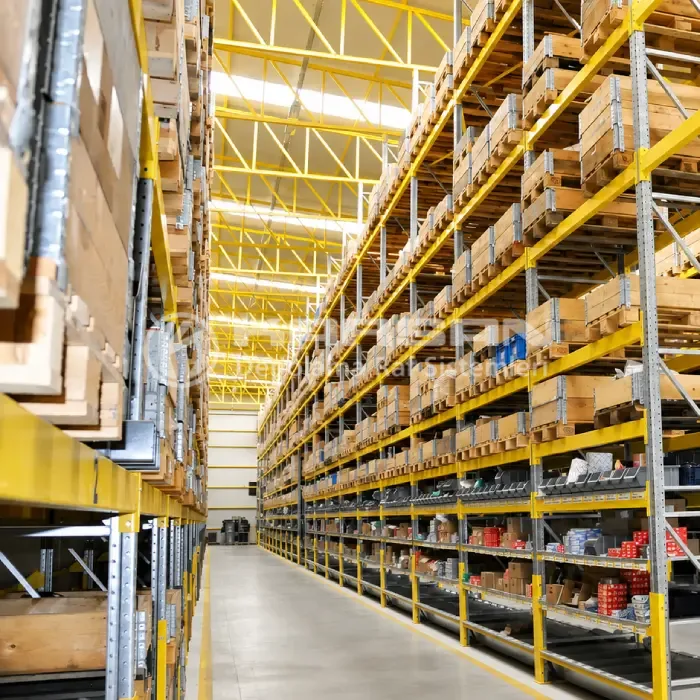

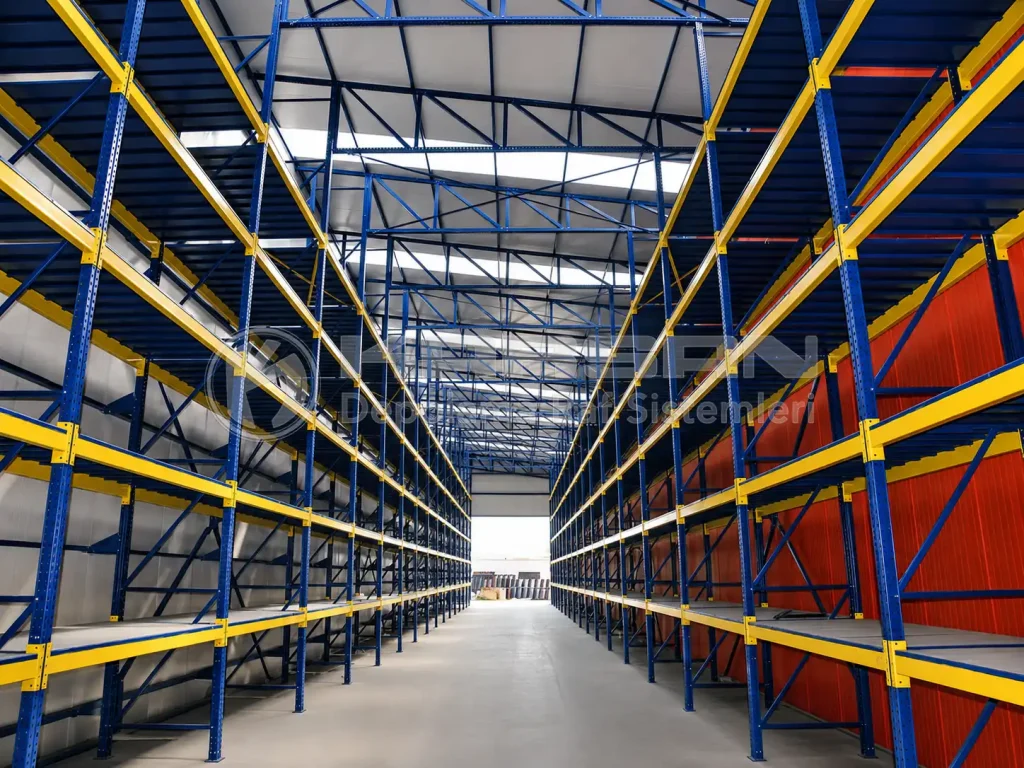

İnceleRafın aynı zamanda binanın taşıyıcı iskeleti olduğu sistem. Çatı ve cephe kaplaması raf yapısına bağlanır; yüksek depolarda bina ve raf tek yatırımda çözülür.

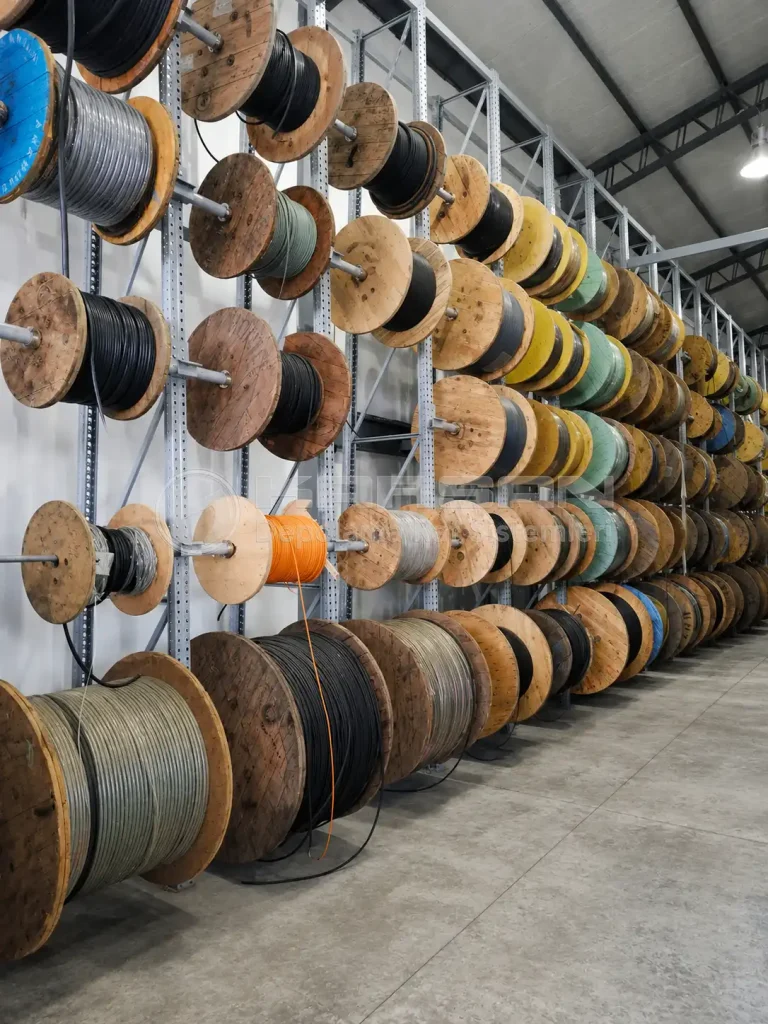

İnceleKablo, hortum ve rulo makaralarını mil üzerinde taşıyan, makaradan doğrudan çekim yapılmasına imkân veren raf sistemi.

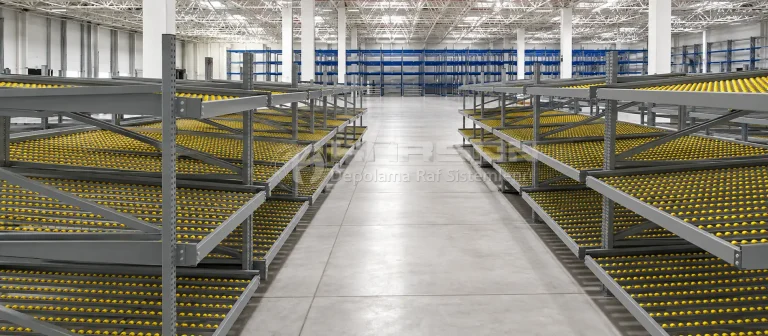

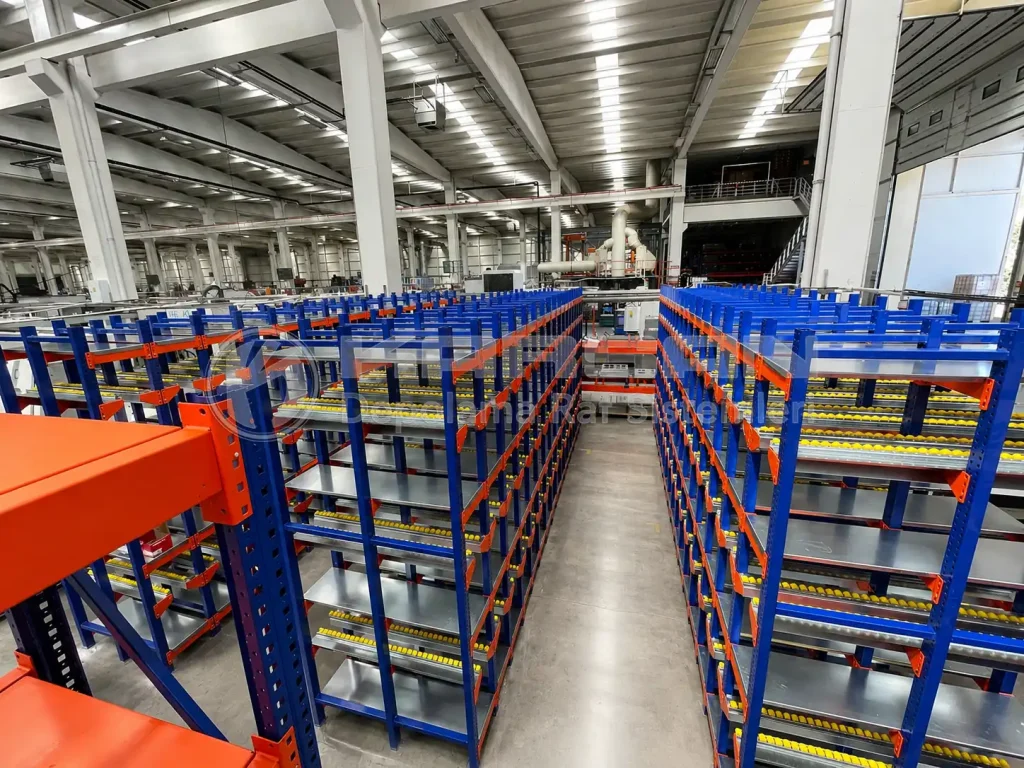

İnceleDağıtım ve e-ticaret depolarında toplama hızını artırmak için bölmeli, eğimli ve kutu akışlı raf düzenleri.

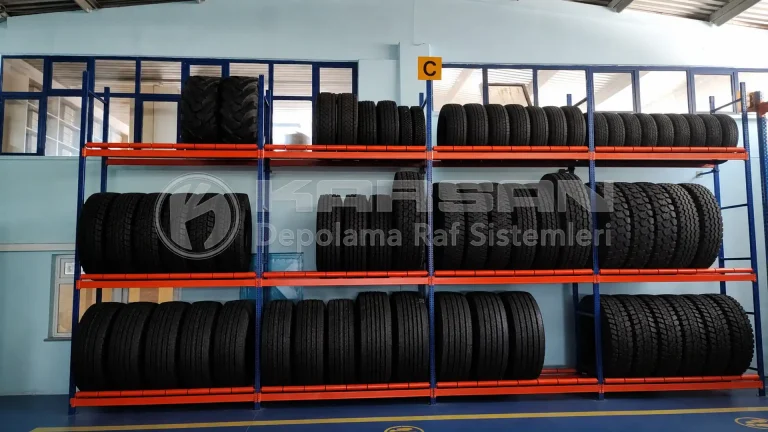

İnceleBinek ve ticari araç lastiklerini dik ya da yatay istiflemek için, göz derinliği lastik ölçüsüne göre ayarlanan raf sistemi.

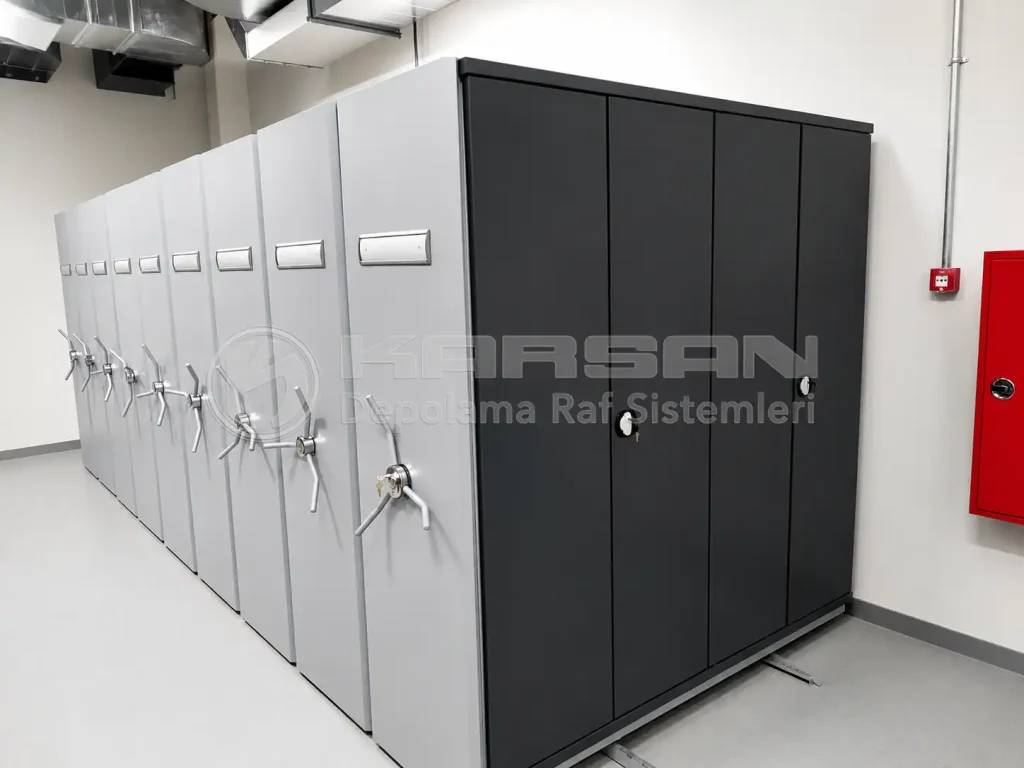

İnceleRaylar üzerinde hareket eden dolaplarla koridor sayısını azaltarak arşiv kapasitesini artıran sistem; kurum ve ofis arşivleri için tasarlanır.
İnceleSeçimi kolaylaştırmak için en sık karşılaştığımız ihtiyaçları ve bunlara uygun sistemleri bir tabloda topladık. Kesin karar her zaman depo ölçüleri ve yük bilgisiyle yapılan kapasite hesabından sonra verilir.
| Sistem | En uygun olduğu durum | Ürüne erişim | Alan verimi | İstif aracı |
|---|---|---|---|---|
| Paletli raf | Çok çeşitli ürün, paletli stok | Her palete doğrudan | Orta | Forklift, reach truck |
| Drive-in raf | Az çeşit, aynı üründen çok sayıda palet | Blok halinde | Çok yüksek | Forklift |
| Mezanin kat | Tavan yüksekliğini ikinci bir kata çevirmek | Elle, merdiven ve yük kapısıyla | Yüksek | Elle, transpalet |
| Konsol kollu raf | Boru, profil, levha gibi uzun malzeme | Her ürüne doğrudan | Orta | Forklift, vinç |
| Hafif yük rafı | Koli, kutu ve küçük parçalar | Elle, doğrudan | Orta | Elle |
| Compact arşiv | Dosya, klasör ve arşiv | Koridor açılarak | Çok yüksek | Elle |
Bir endüstriyel raf projesi katalogdan ürün seçmekle değil, depoyu ölçmekle başlar. Keşiften teslime kadar her adımı aynı ekip yürüttüğü için hesap, üretim ve montaj arasında bilgi kaybolmaz.
Depoya gelip kolon aralığını, net tavan yüksekliğini, zemini, kapı ve rampa konumlarını yerinde ölçüyoruz.
Palet ölçüsü, palet ağırlığı ve istif aracınıza göre yerleşim planını ve göz başına taşıma kapasitesini hesaplıyoruz. Teklif bu hesabın üzerine kurulur.
Sac kesiminden büküme, kaynaktan toz boyaya kadar bütün parçalar Konya’daki tesisimizde üretilir; kapasiteyi belirleyen ölçüler fason atölyeye bırakılmaz.
Montajı kendi ekibimiz yapar. Dikmelerin şakülü, travers kilitleri ve zemin ankrajları montaj sırasında kontrol edilir.
Teslimde her göz için izin verilen yük yazılı olarak bırakılır. Sonrasında kontrol, onarım ve yedek parça için servis ekibimiz devrededir.
Ağır ve hafif yük raflarımız ile çelik arşiv dolaplarımız 2006’dan beri TSE’nin TSEK kriter uygunluk belgeleri kapsamında belgelendirildi; 2008’de TSE Hizmet Yeterlilik Belgesi, 2009’da ISO 9001 kalite yönetim sistemi belgesi alındı. Ürünlerimiz 2009’dan bu yana tescilli AYC markasıyla üretiliyor.
Kurulumdan sonraki güvenlik için Avrupa’da referans alınan EN 15635 standardının önerdiği düzenli kontrolü öneriyoruz: hasarlı dikme ya da eksik emniyet pimi gibi sorunlar küçükken giderildiğinde raf sistemi uzun yıllar güvenle çalışır. Belgelerin ayrıntısı için kalite politikamız, kontrol ve onarım talepleri için servis ve destek sayfamıza bakabilirsiniz.
Raf sistemlerimizi otomotivden gıdaya, makine imalatından kamu arşivlerine kadar farklı sektörlerdeki işletmeler kullanıyor. Sektöre göre değişen şey depolanan ürünün biçimi ve ağırlığı; en çok tercih edilen sistemler de buna göre farklılaşıyor.
Yedek parça stokları için hafif yük ve bölmeli raflar, lastik depoları için lastik rafları.
Paletli ürünler için paletli ve drive-in raflar; un, yem ve ambalaj stokları için yüksek kapasiteli düzenler.
Profil, boru ve sac için konsol kollu raflar; ağır parçalar için yüksek kapasiteli paletli raflar.
Yüksek palet kapasitesi ve hızlı toplama için paletli raf ve sipariş hazırlama sistemleri.
Mağaza arkası depolar ve bölge depoları için hafif ve orta yük rafları.
Hastane, üniversite, belediye ve nüfus müdürlüğü arşivleri için compact arşiv sistemleri.
Bu sistemlerin fiyatı metre ya da adet üzerinden değil, projeye göre belirlenir. Teklifi şekillendiren başlıca etkenler şunlardır:
Fiyatı etkileyen ayrıntıları raf sistemleri fiyatları sayfamızda bulabilir, depo ölçülerinizi göndererek size özel teklif alabilirsiniz.
1974’ten beri yalnızca raf ve depolama sistemi üretiyoruz. Üretimin tamamı Konya’daki tesisimizde yapılıyor; projeyi hesaplayan, üreten ve kuran aynı firma olduğu için sorumluluk tek elde kalıyor. Her kurulumda taşıma kapasitesini yazılı olarak teslim ediyor, belgeli üretimle çalışıyoruz.

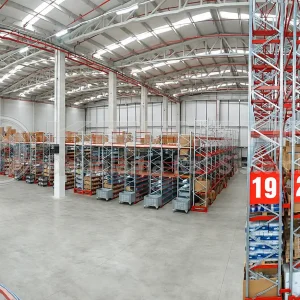

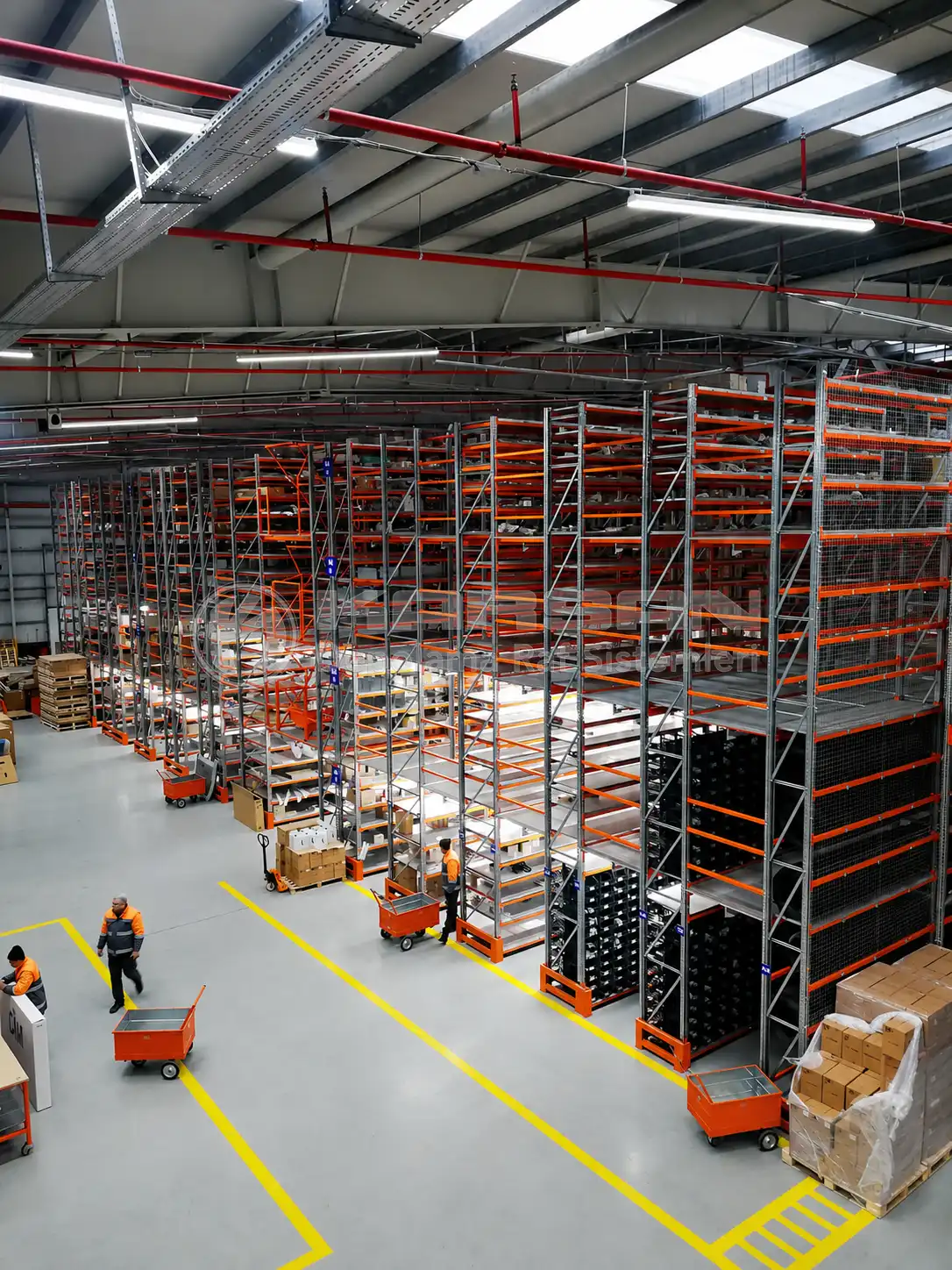

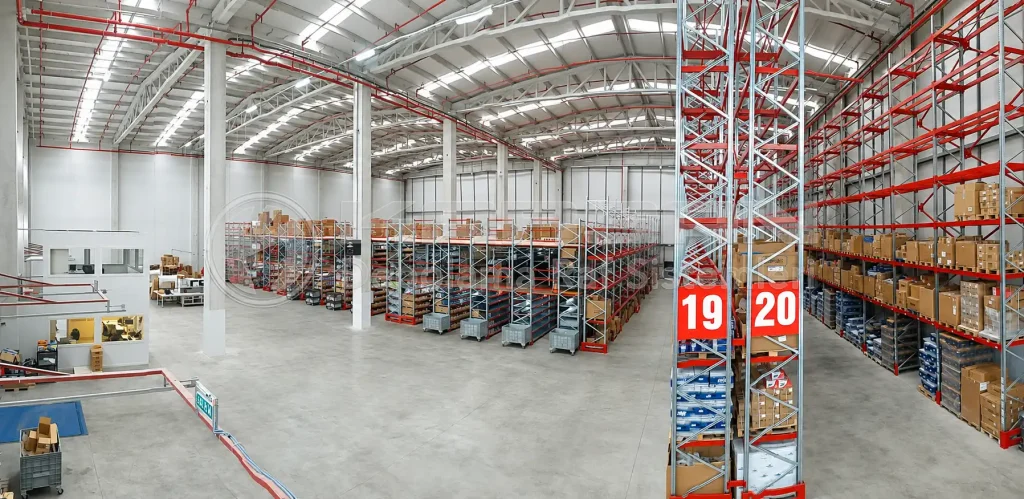

Aşağıdaki fotoğrafların tamamı kurulumunu yaptığımız projelerden; stok görsel kullanmıyoruz. Daha fazla uygulama için galeri sayfamıza göz atabilirsiniz.
Endüstriyel raflar; depo, fabrika ve lojistik alanlarında ağır ve hacimli yükleri güvenli biçimde depolamak için kullanılan çelik raf sistemleridir. En yaygın türleri paletli raf, drive-in raf, mezanin kat, konsol kollu raf, hafif yük rafı, makara rafı, lastik rafı ve compact arşiv sistemleridir.
Günlük dilde çoğu zaman aynı anlamda kullanılır. Teknik fark yük seviyesindedir: endüstriyel raf sistemleri palet ya da göz başına yüzlerce kilodan tonlara kadar yük taşıyacak şekilde hesaplanır, zemine ankrajlanır ve istif araçlarıyla birlikte çalışacak biçimde projelendirilir.
Başlıca çeşitler paletli raf sistemleri, içine girilebilir (drive-in) raflar, mezanin katlar, konsol kollu raflar, hafif yük rafları, cephe giydirme raf sistemleri, makara rafları, sipariş hazırlama rafları, lastik rafları ve compact arşiv sistemleridir. Seçim; ürünün ölçüsüne ve ağırlığına, stok çeşitliliğine ve bina yüksekliğine göre yapılır.
Taşıma kapasitesi; dikme ve travers profillerinin kesiti ve sac kalınlığı, göz genişliği, kat aralığı ve raf yüksekliğine göre hesaplanır. Bu yüzden kapasite tek bir sayı değil, her göz için ayrı belirlenen bir değerdir. Karsan’da montaj sonunda her göz için izin verilen yük yazılı olarak teslim edilir.
Fiyatı; taşınacak yük, raf yüksekliği ve kat sayısı, sistem tipi, yüzey işlemi (boya ya da galvaniz), emniyet aksesuarları ile montaj ve nakliye koşulları belirler. Depo ölçülerinizi ve ürün ağırlığını iletmeniz durumunda size özel teklif hazırlıyoruz.
Avrupa’da referans alınan EN 15635 standardı, işletme personelinin düzenli görsel kontrol yapmasını ve yetkin bir uzmanın rafları en az yılda bir kez kontrol etmesini önerir. Kontrolde dikme ve traverslerdeki hasarlar, eksik emniyet pimleri, ankrajlar ve yük etiketleri incelenir. Kontrol ve onarım talepleri için servis ve destek sayfamızdan bize ulaşabilirsiniz.
Çoğu durumda evet; ancak kat eklemek ya da göz yüksekliğini değiştirmek rafın taşıma kapasitesini değiştirir. Bu yüzden değişiklikten önce kapasite hesabı yeniden yapılmalı, gerekiyorsa dikme ve bağlantı elemanları güçlendirilmelidir.
Evet. Üretim Konya’daki tesisimizde yapılıyor, montaj ekibimiz Türkiye genelinde kurulum yapıyor. Konya’nın karayolu bağlantıları sayesinde özellikle İç Anadolu ve Akdeniz bölgelerindeki projelere sevkiyat hızlı ilerliyor.
